Name: 1350mm 뜨거운 공기 IR 건조 곡선 얇은 종이 코팅 기계
Brand: Wenzhou Fengming Machinery Co., Ltd.
SKU: FM-TL1020
Price: 931,000.00 USD
Availability: InStock

집 > 상품 > 고속 코터 >

1350mm 뜨거운 공기 IR 건조 곡선 얇은 종이 코팅 기계

얇은 종이 코팅 기계

1350mm 종이 코팅 기계

250m/Min 종이 코팅

원래 장소:

중국

브랜드 이름:

FENGMING

인증:

모델 번호:

FM-TL1020

문의하기

인용 을 요청 하십시오

제품 세부 정보

모델 번호:

FM-TL

맥스. 웹 폭:

1350 밀리미터

최대. 코팅 너비:

1350 밀리미터

Max. 최대. Unwinder & Rewinder Diameter 언와인더 및 리와인더 직경:

1524mm

맥스. 도포 속도:

250m/min

건조 방법:

열풍 및 IR 건조

에어나이프 길이:

1350 밀리미터

코팅 물질:

아트 종이, 카드보드 종이, 크래프트 종이

재료의 두께:

30-250

운송 패키지:

필름 패키지가 포함된 나무 팔레트

사양:

1350 밀리미터

상표:

펑밍

원산지:

저장, 중국

HS 코드:

8420100090

공급 능력:

3 세트/달

종류:

에어닥터 코터

구동 방식:

영적인

자동 등급:

자동

패키징 재료:

논문

패키징 유형:

통

모델:

FM-Tl1350

사용자 정의:

가능 | 맞춤형 요청

지불 및 배송 조건

최소 주문 수량

포장 세부 사항

나무 팔레트

배달 시간

30 일로 일합니다

지불 조건

T/T, L/C

공급 능력

10개 세트

듀플렉스 보드 종이 알코올 방지 종이 코팅 기계

최고의 가격을 얻으십시오

2400mm 듀플렉스 보드 종이 코팅 머신, 코팅 된 종이 머신

최고의 가격을 얻으십시오

FM-TP1450 컵 종이 포장용 플라스틱 없는 코팅 기계

최고의 가격을 얻으십시오

FM-TP1450 천연 가스 플라스틱 무료 코팅 기계 코팅 종이를 위해

최고의 가격을 얻으십시오

문의하기

86-577-63796999

지금 접촉하세요

제품 설명

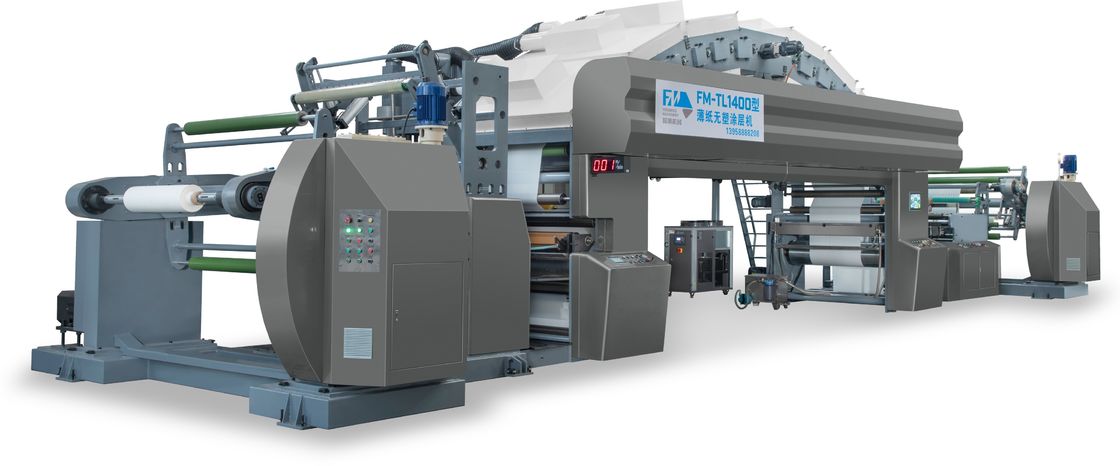

1350mm 핫 에어 IR 건조 펑밍 특별 곡선 얇은 종이 코팅 기계 코팅

코팅 기계 구성 설명

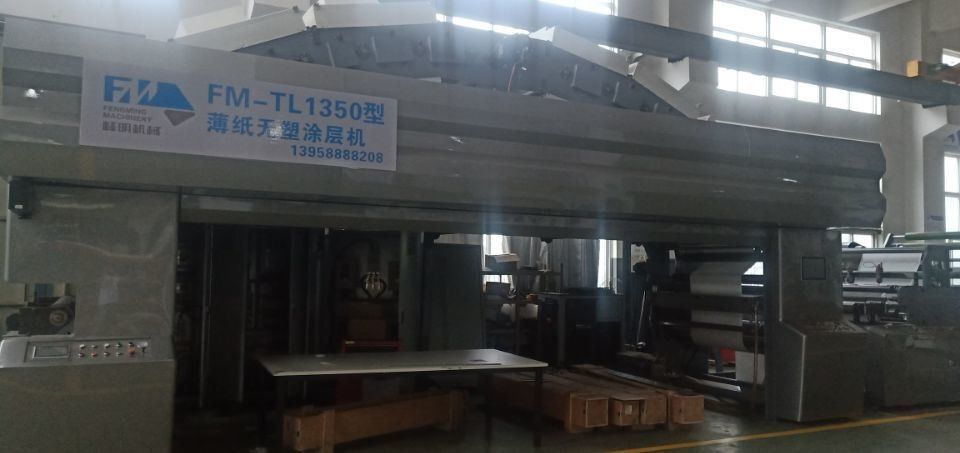

FM-TL1350는 웬저우 펑밍 기계 회사에서 개발한 특수 기술로 코팅 기계입니다.친환경 환경 보호의 추세에 대응하고PE / PLA 라미네이션이 기계는 플라스틱 코팅이 없는 얇은 종이용으로 설계되었습니다. 이 기계의 하부 부분은 PLC를 적용하여 논리 제어합니다.그리고 상부는 인간-기계 교환을 위해 터치 스크린을 채택전체 기계의 힘은 주파수 변환 및 모션 컨트롤러에 의해 구동됩니다. 코팅 속도는 인간-기계 교환 인터페이스를 통해 단계없이 조정됩니다.건조 시스템은 온도 제어와 속도 곡선의 이중 제어를 채택p까지보다 간결하고 안전하고 인간적인 운영 및 유지보수 경험을 제공합니다.

주요E전기C그림:

PLC:야스카와, 일본
인간-기계 교환:위안뷰
회전 및 회전 힘: Danma
코팅 및건조오븐 전력: 야스카와, 일본
피드백 시스템:코요 일본
온도 조절 시스템: Omron, 일본
저전압 전기 기기: 이튼
전력 조절: 한메이

전체 기계 구성:

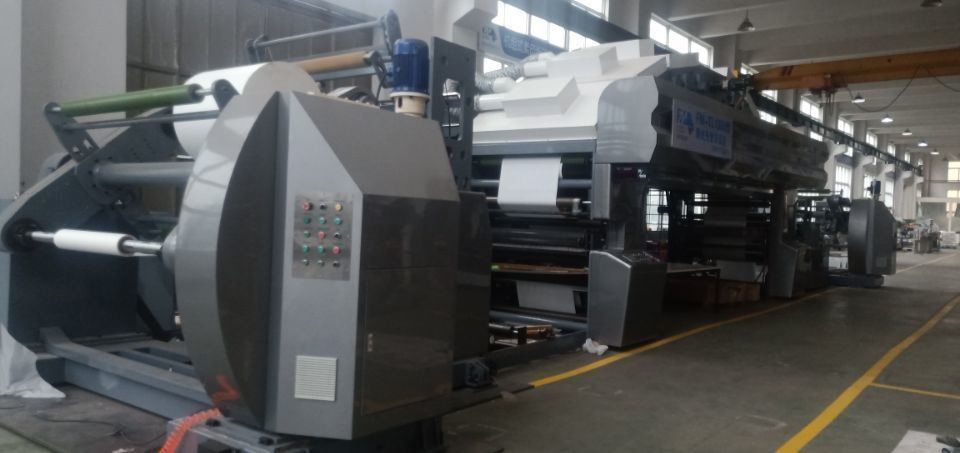

풀기 시스템: 회전 자동 공급 및 풀기 시스템을 채택하고, 풀기는 비동기 서보 드라이브를 채택하고, 회전 모터를 통해 A 및 B 축을 재부하합니다.자동 절단 메커니즘으로 고속, 정지 없는 랩 합성 종이를 얻을 수 있다.
전압은 주파수 변환기를 채택하여 활성 배열을 위해 비동기 서보를 제어합니다.그리고 배열 속도는 전체 기계가 일정한 긴장까지 도달하도록 주파수 변환기 벡터에 의해 제어됩니다.
이 과정은 원본 종이의 오차를 수정하기 위해 EPC 교정 장치를 채택합니다.

코팅 장치

코팅은 코팅을 제어하기 위해 Yaskawa servo를 채택아닐록스양적 코팅용 롤러
접착제 공급 부분은 기압 대막 펌프로 제어됩니다.

건조 부분

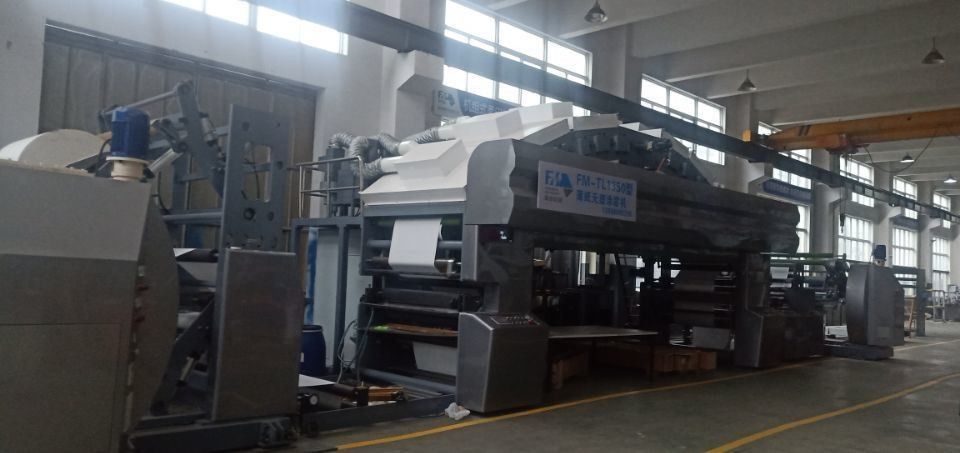

펑밍 특수 곡선 얇은 종이 코팅 오븐
오븐에는 자동 종이 스레딩 메커니즘이 장착되어 있으며, 편리하고 신속하게 종이 스레딩을 할 수 있으며 작업자와 오븐 사이의 고온 접촉을 피합니다.
특유의 오븐 구조로 인해 얇은 종이 코팅 후 심각한 커링 및 주름 문제를 효과적으로 해결할 수 있다는 점에 주목할 필요가 있습니다.
오븐 내의 패스 롤러 는 베어링 이 장착 되어 있지만, 스크래치를 줄이기 위해 독립적 인 오버 롤러 전력 시스템 이 특별히 장착 되어 있다.따라서 롤러의 마찰 성향을 감소.
온 오븐은 배기가스 배출에 사용되는 폐기물 배출 시스템을 갖추고 있습니다.
오븐의 출구에는 물체의 표면을 냉각하는 공기 냉각 시스템이 장착되어 있습니다.

C수신 및 견인

이 부품은 작은 견인력으로 장착되어 있으며, 속도 오차 보완을 위해 긴장 스윙 팔이 사용됩니다. (생산 재료에 따라,그냥 견인 롤러를 분리)
이 그룹은 수신 전에 EPC 수정 시스템을 갖추고 있습니다.빗나기긴 종이 경로가 지나면 종이를 더 잘 굽힐 수 있습니다.

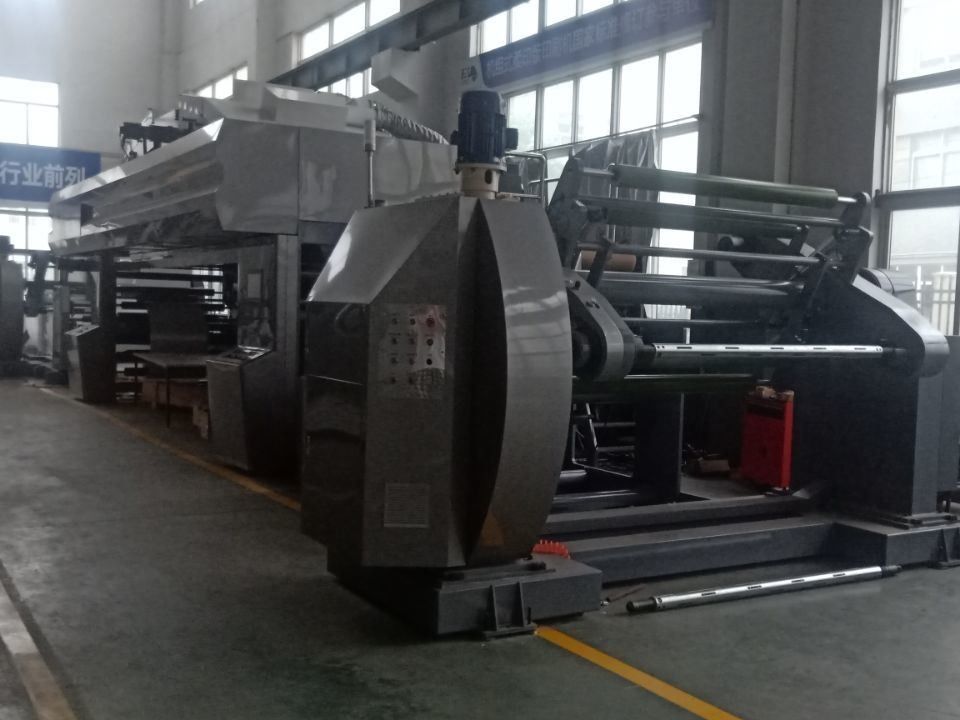

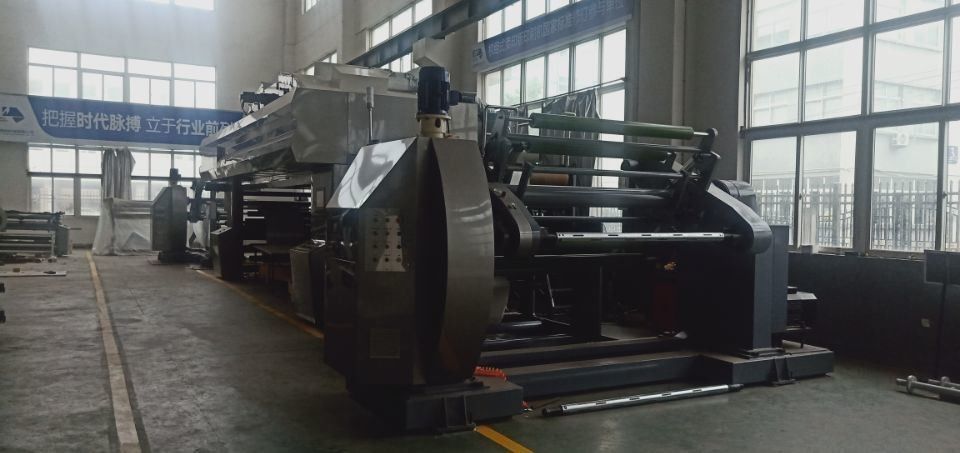

D. 회전부분

회전 A축과 B축 자동 롤 변경 장치를 사용하여

1회전 롤은 A와 B 롤의 비동기 서보 제어 방식을 채택하고 A와 B 롤은 절단 메커니즘을 통해 기계를 멈추지 않고 높은 속도로 변경 할 수 있습니다.
2롤링은 자동 수정 시스템으로 장착되어 있으며 종이 부드러운 롤링을 보장하기 위해 종이 자동으로 수정됩니다.
3회전 롤은 큰 및 작은 롤의 무작위 제어를 실현하기 위해 절단 장치가 장착되어 있습니다.

E물 냉각 시스템(이 시스템은 고객들에게 선택적입니다.요구사항)

이 시스템은 공기 냉각 후 및 롤링 전에 효율적인 냉각 단위를 제공 할 수 있습니다..
"S"형으로 배치된 두 개의 강제 냉각 물 롤러가 있으며, 물 롤러의 힘은 별도의 드라이브 모터에서 나옵니다.
냉각에 필요한 에너지원은 압축기와 독립적인 냉각 교환 장치입니다. 냉각 물 온도의 독립적인 제어.

전력 구성 (299KW)

A. 전력 시스템 (174.56KW)

항목	pc	힘	전체 전력
롤링 아시크론 서보 모터	2	30KW	60KW
회전비동기 서보 모터	2	30KW	60KW
코팅 서보 모터	1	4.4KW	4.4KW
견인 세르보 모터	2	4.4KW	8.8KW
회전용 모터	2	4KW	8KW
썰매 모터	1	1.1KW	1.1KW
모터를 통해 종이	1	0.75KW	0.75KW
블러머 모터	7	2.2KW	15.4KW
물 보충 모터	1	0.75KW	0.75KW
냉각용 롤러 모터	1	3.7KW	3.7KW
물 냉장고	1	11KW	11KW
물 펌프	2	0.33KW	0.66KW

B. 난방 시스템:120KW)

항목	pc	힘	전체 전력
에어 블로어1,2,3,4,5)	5	24KW	120KW

IR(선택 사항)	7	18KW	126KW

C. 다른 것 1KW

참고로:
전력 통계는 설계 및 설치 전력입니다. 전력 시스템의 작동 전력은 기본적으로 설치 전력의 절반입니다. 난방 전력은 실제 작업의 설정 값입니다. 그러나,설정 매개 변수와 작업 속도의 차이로 인해, 실제 전력 소비는 사용에 따라 달라집니다.
이 구성 표와 설명은 참조를 위한 것입니다. 회사의 제품이 업그레이드되거나 변경되는 경우 실제 제품 구성이 우선됩니다.
