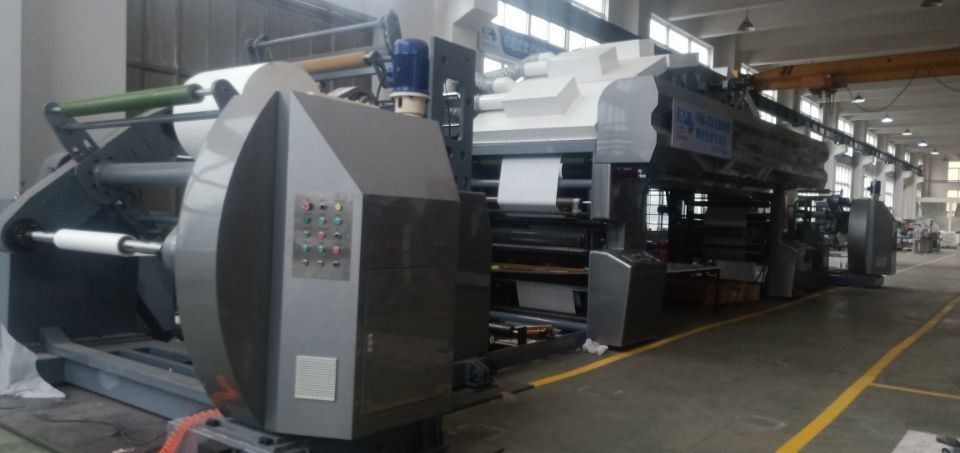

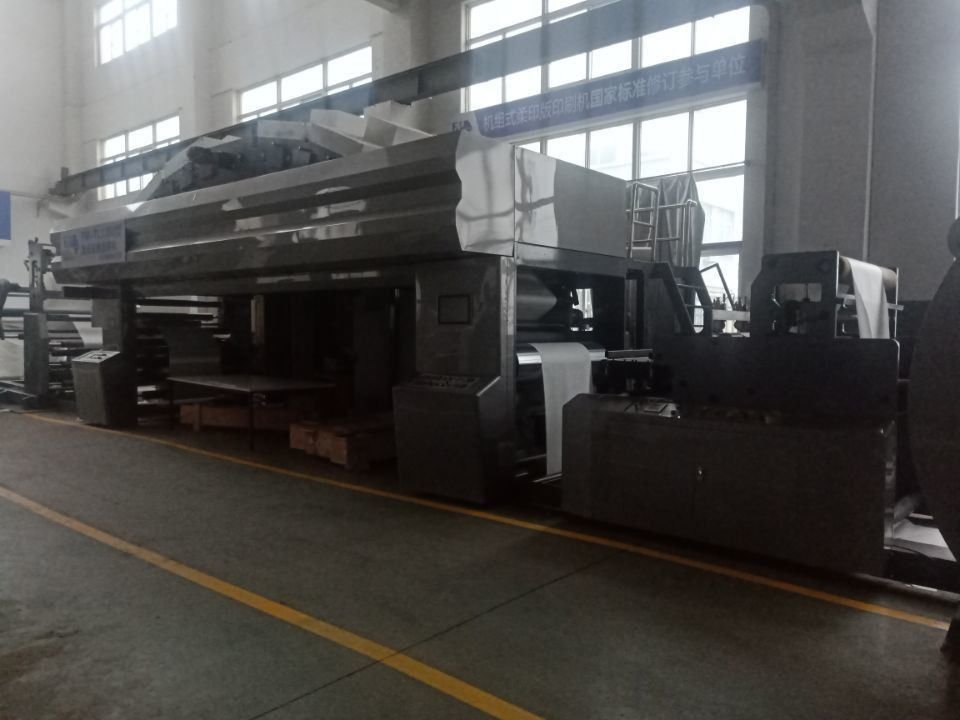

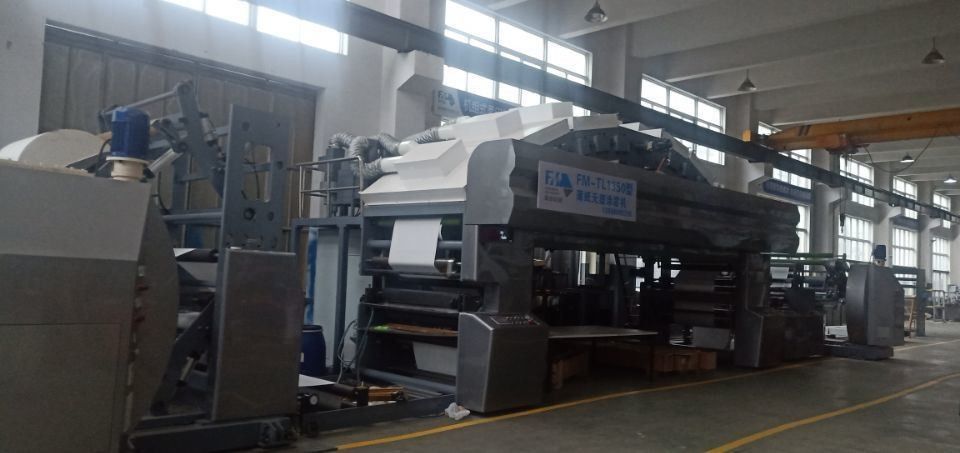

뜨거운 공기 IR 건조 컴퓨터 제어 라미네이팅 필름 기계 1350mm 최대 웹 너비

코팅 기계 구성 설명

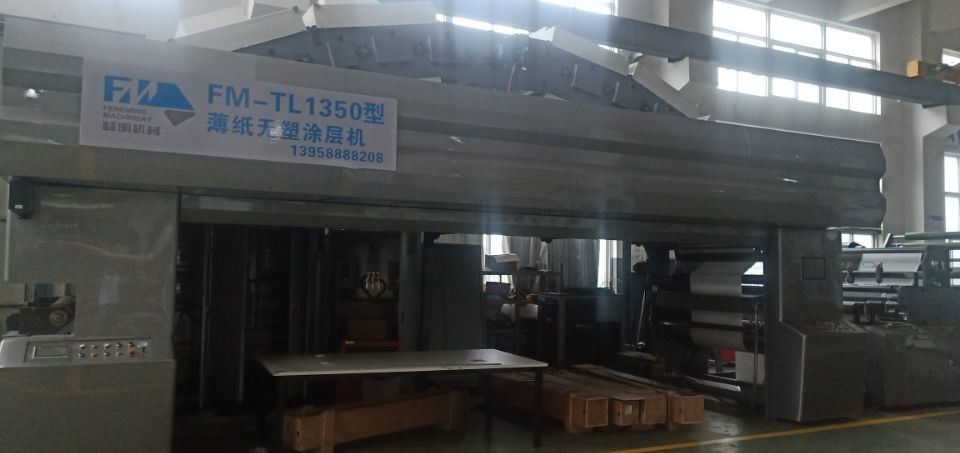

FM-TL1350는 웬저우 펑밍 기계 회사에서 개발한 특수 기술로 코팅 기계입니다.친환경 환경 보호의 추세에 대응하고PE / PLA 라미네이션이 기계는 플라스틱 코팅이 없는 얇은 종이용으로 설계되었습니다. 이 기계의 하부 부분은 PLC를 적용하여 논리 제어합니다.그리고 상부는 인간-기계 교환을 위해 터치 스크린을 채택전체 기계의 힘은 주파수 변환 및 모션 컨트롤러에 의해 구동됩니다. 코팅 속도는 인간-기계 교환 인터페이스를 통해 단계없이 조정됩니다.건조 시스템은 온도 제어와 속도 곡선의 이중 제어를 채택p까지보다 간결하고 안전하고 인간적인 운영 및 유지보수 경험을 제공합니다.

주요E전기C그림:

1. PLC:야스카와, 일본
2. 인간-기계 교환:위안뷰
3. 회전 및 회전 힘: Danma
4. 코팅 및건조오븐 전력: 야스카와, 일본
5. 피드백 시스템:코요 일본
6. 온도 조절 시스템: Omron, 일본
7. 저전압 전기 기기: 이튼
8. 전력 조절: 한메이

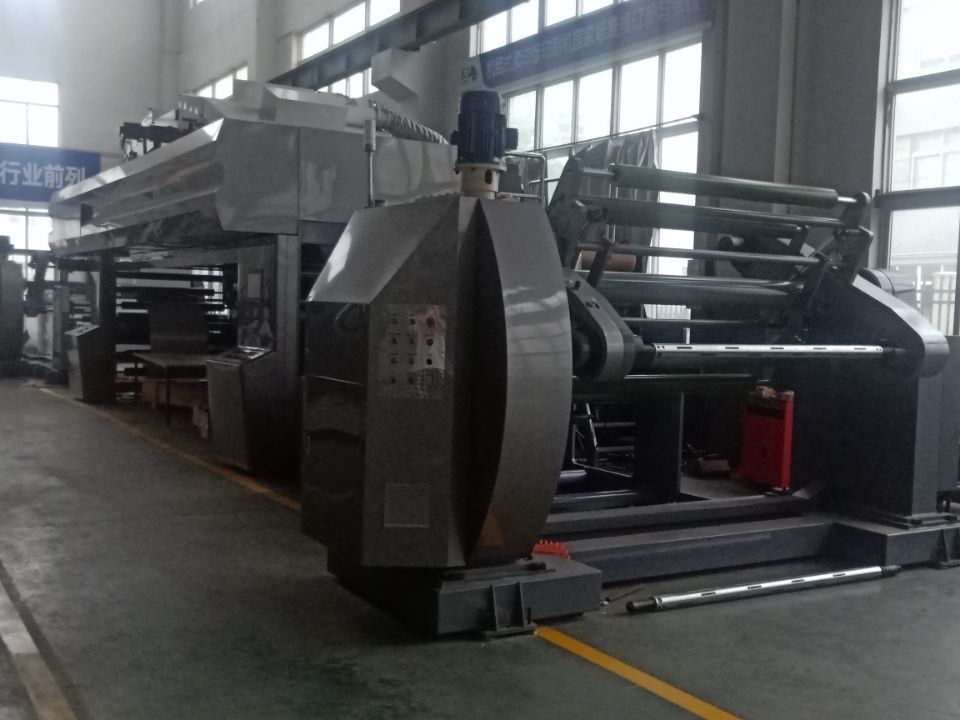

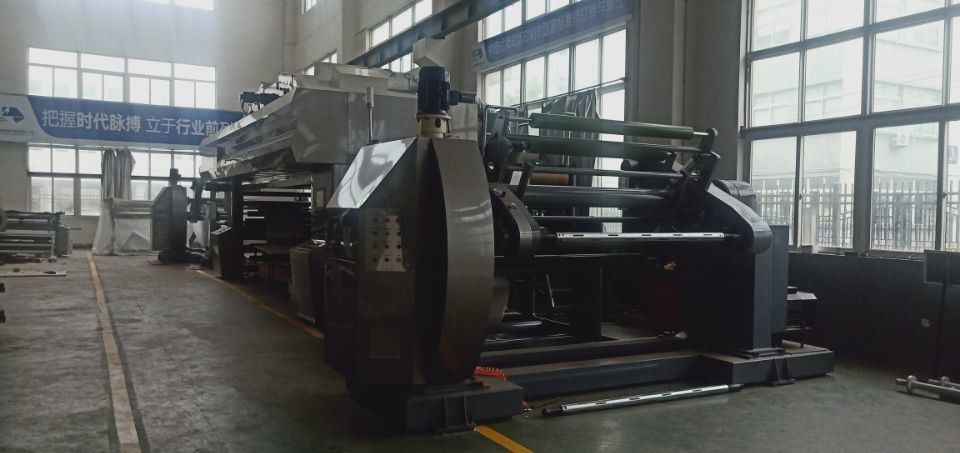

1. 풀기 시스템: 회전 자동 공급 및 풀기 시스템을 채택하고, 풀기는 비동기 서보 드라이브를 채택하고, 회전 모터를 통해 A 및 B 축을 재부하합니다.자동 절단 메커니즘으로 고속, 정지 없는 랩 합성 종이를 얻을 수 있다.
2. 전압은 주파수 변환기를 채택하여 활성 배열을 위해 비동기 서보를 제어합니다.그리고 배열 속도는 전체 기계가 일정한 긴장까지 도달하도록 주파수 변환기 벡터에 의해 제어됩니다.
3. 이 과정은 원본 종이의 오차를 수정하기 위해 EPC 교정 장치를 채택합니다.

1. 코팅 장치

1. 코팅은 코팅을 제어하기 위해 Yaskawa servo를 채택아닐록스양적 코팅용 롤러
2. 접착제 공급 부분은 기압 대막 펌프로 제어됩니다.

1. 건조 부분

1. 펑밍 특수 곡선 얇은 종이 코팅 오븐
2. 오븐에는 자동 종이 스레딩 메커니즘이 장착되어 있으며, 편리하고 신속하게 종이 스레딩을 할 수 있으며 작업자와 오븐 사이의 고온 접촉을 피합니다.
3. 특유의 오븐 구조로 인해 얇은 종이 코팅 후 심각한 커링 및 주름 문제를 효과적으로 해결할 수 있다는 점에 주목할 필요가 있습니다.
4. 오븐 내의 패스 롤러 는 베어링 이 장착 되어 있지만, 스크래치를 줄이기 위해 독립적 인 오버 롤러 전력 시스템 이 특별히 장착 되어 있다.따라서 롤러의 마찰 성향을 감소.
5. 온 오븐은 배기가스 배출에 사용되는 폐기물 배출 시스템을 갖추고 있습니다.
6. 오븐의 출구에는 물체의 표면을 냉각하는 공기 냉각 시스템이 장착되어 있습니다.

1. 이 부품은 작은 견인력으로 장착되어 있으며, 속도 오차 보완을 위해 긴장 스윙 팔이 사용됩니다. (생산 재료에 따라,그냥 견인 롤러를 분리)
2. 이 그룹은 수신 전에 EPC 수정 시스템을 갖추고 있습니다.빗나기긴 종이 경로가 지나면 종이를 더 잘 굽힐 수 있습니다.

1. 회전 A축과 B축 자동 롤 변경 장치를 사용하여

1. 이 시스템은 공기 냉각 후 및 롤링 전에 효율적인 냉각 단위를 제공 할 수 있습니다..
2. "S"형으로 배치된 두 개의 강제 냉각 물 롤러가 있으며, 물 롤러의 힘은 별도의 드라이브 모터에서 나옵니다.
3. 냉각에 필요한 에너지원은 압축기와 독립적인 냉각 교환 장치입니다. 냉각 물 온도의 독립적인 제어.
